SpiralCad lee y escribe el formato DWG de la industria sin conversiones externas, corre en español, y se licencia a perpetuidad: la inversión queda en el patrimonio de tu institución, no en una suscripción anual.
El motor DWG de SpiralCad es desarrollo propio del fabricante — no un convertidor de terceros. Al editar un plano, el archivo resultante conserva byte a byte el contenido original que no tocaste: la integridad de los datos y metadatos no depende de ninguna conversión.
| Capacidad | Cobertura |
|---|---|
| Lectura DWG | R13 · R14 · R2000 · R2004 · R2010 · R2013 · R2018 ✔ |
| Escritura DWG nativa | R2000 · R2004 · R2010 · R2013 · R2018 ✔ |
| Guardado cruzado | abre en una versión, guarda en otra ✔ |
| DXF | lectura y exportación ASCII ✔ |
| Interoperabilidad | IFC4 (exporta e importa) · LandXML 1.2 · PDF vectorial · glTF ✔ |
Cada archivo escrito se valida con un lector independiente de referencia y contra una suite de regresión sobre planos reales (SERVIU, municipios).
La productividad CAD clásica, incluida: consola de comandos con
alias configurables (LINE 0,0 100,50, coordenadas relativas
@dx,dy) y un motor de rutinas tipo LISP con la sintaxis estándar
de la industria — defun, entmake,
command, polar — corriendo en un sandbox seguro.

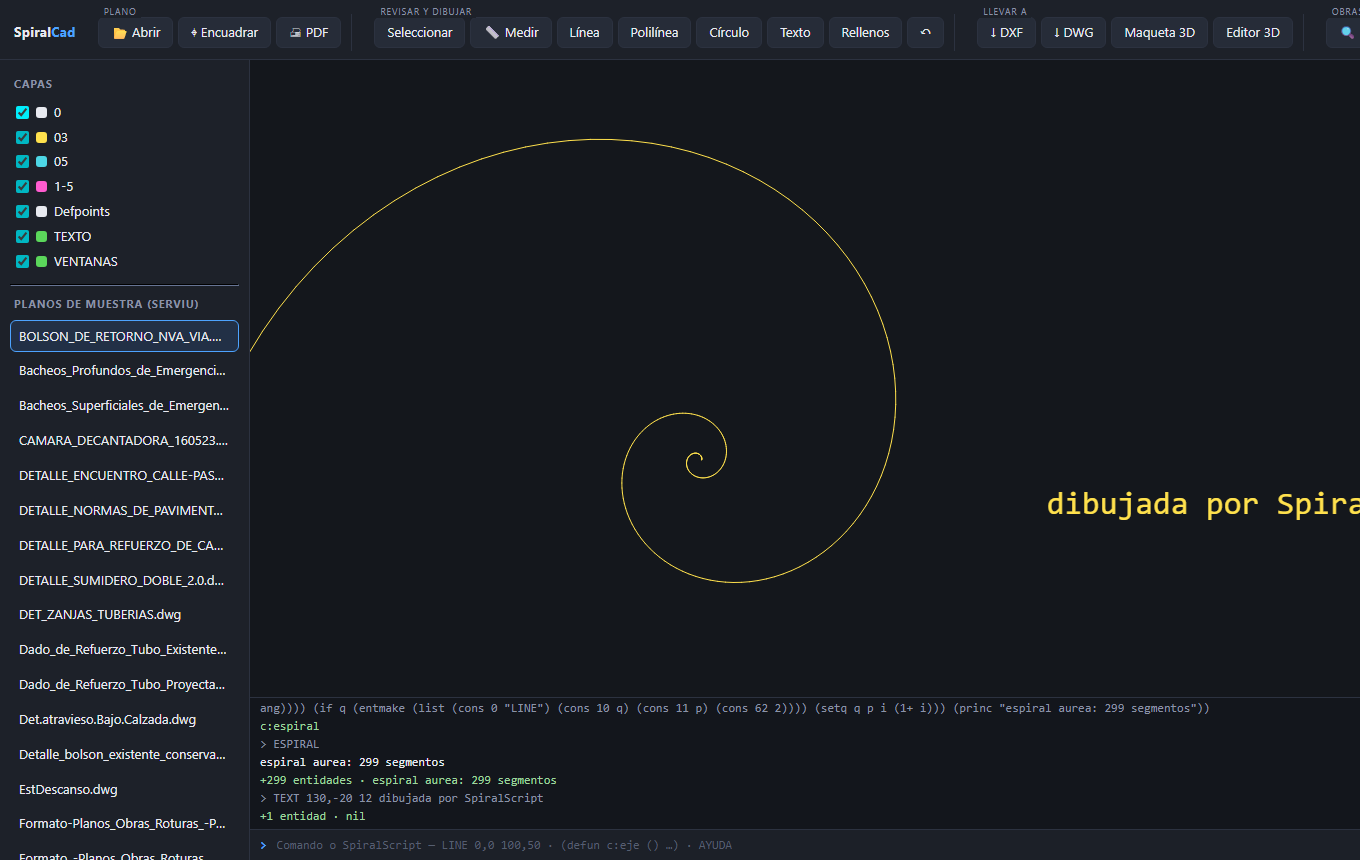

; grilla de ejes estructurales, en una rutina (defun c:ejes (/ i) (setq i 0) (repeat 5 (entmake (list '(0 . "LINE") (list 10 (* i 600) 0) (list 11 (* i 600) 3000))) (entmake (list '(0 . "TEXT") (list 10 (+ (* i 600) 50) 3050) '(40 . 120.0) (cons 1 (strcat "EJE " (itoa (1+ i)))))) (setq i (1+ i))))
Escribes
EJES en la consola y la rutina dibuja. Las entidades quedan
en el DWG nativo al guardar. Referencia
completa de SpiralScript →
Los módulos técnicos nacen de planos reales de servicios públicos chilenos — no son un añadido genérico traducido.
Auditoría automatizada contra checklist normado: georreferenciación UTM, disciplina de capas, contenido mínimo, escalas y textos. Informe en español listo para el expediente.
Superficies TIN, curvas de nivel y cubicación corte/relleno con memoria de cálculo y plano DXF firmable. Lee y escribe LandXML 1.2 (interoperable con Civil 3D®).
Exporta e importa IFC4 alineado al mandato openBIM del MOP, con validación de modelo y cubicación (QTO).
Extrusión del plano 2D a maqueta 3D con recorrido virtual y renderización arquitectónica asistida por IA.
Módulo embebible en gestión documental: el plano vive dentro del expediente digital con firma electrónica y trazabilidad de versiones. Operativo en municipios chilenos.
DXF, PDF vectorial a escala, IFC4, LandXML y glTF: tus datos nunca quedan cautivos de un formato cerrado.
Sin suscripciones, sin arriendo, sin fecha de caducidad.
El derecho de uso es tuyo para siempre. Las correcciones se incluyen a perpetuidad; las mejoras, durante el soporte contratado.
Directo del equipo que desarrolla el software, en español y en horario hábil de Chile. Sin intermediarios ni tickets a otra zona horaria.
Fabricante chileno, oferta directa de fábrica y formatos abiertos de salida: continuidad operativa sin depender de casas matrices extranjeras.
Documentación emitida por el fabricante e indexada en este sitio — para evaluación técnica, procesos de compra pública y verificación de características.
Identificación del producto, naturaleza de la licencia, compatibilidad de archivos, funcionalidades y requisitos. Imprimible (Ctrl+P → PDF).
Visor, herramientas de dibujo y edición, capas, medición, guardado DWG nativo y exportación.
Consola de comandos, alias, y el lenguaje de rutinas tipo LISP: formas especiales, funciones y puente CAD (entmake/command).
